Испытание монолитных конструкций и изделий неразрушающими методами
Контроль качества монолитных железобетонных конструкций – важный этап строительства, обеспечивающий их долговечность и надежность. Неразрушающие методы испытаний позволяют оценить прочность, однородность и дефектность бетона без повреждения конструкции. Эти методы широко применяются при обследовании зданий, мостов, тоннелей и других ответственных сооружений.
Основные неразрушающие методы испытаний
1. Метод ультразвуковой диагностики (УЗК)
Принцип: Измерение скорости прохождения ультразвуковых волн через бетон. Чем выше скорость, тем выше прочность.
Оборудование: Ультразвуковой тестер, датчики (контактные или сквозного прозвучивания).
Основные неразрушающие методы испытаний
1. Метод ультразвуковой диагностики (УЗК)
Принцип: Измерение скорости прохождения ультразвуковых волн через бетон. Чем выше скорость, тем выше прочность.
Оборудование: Ультразвуковой тестер, датчики (контактные или сквозного прозвучивания).
Применение:
- Определение прочности бетона.
- Выявление трещин, пустот, зон плохого уплотнения.

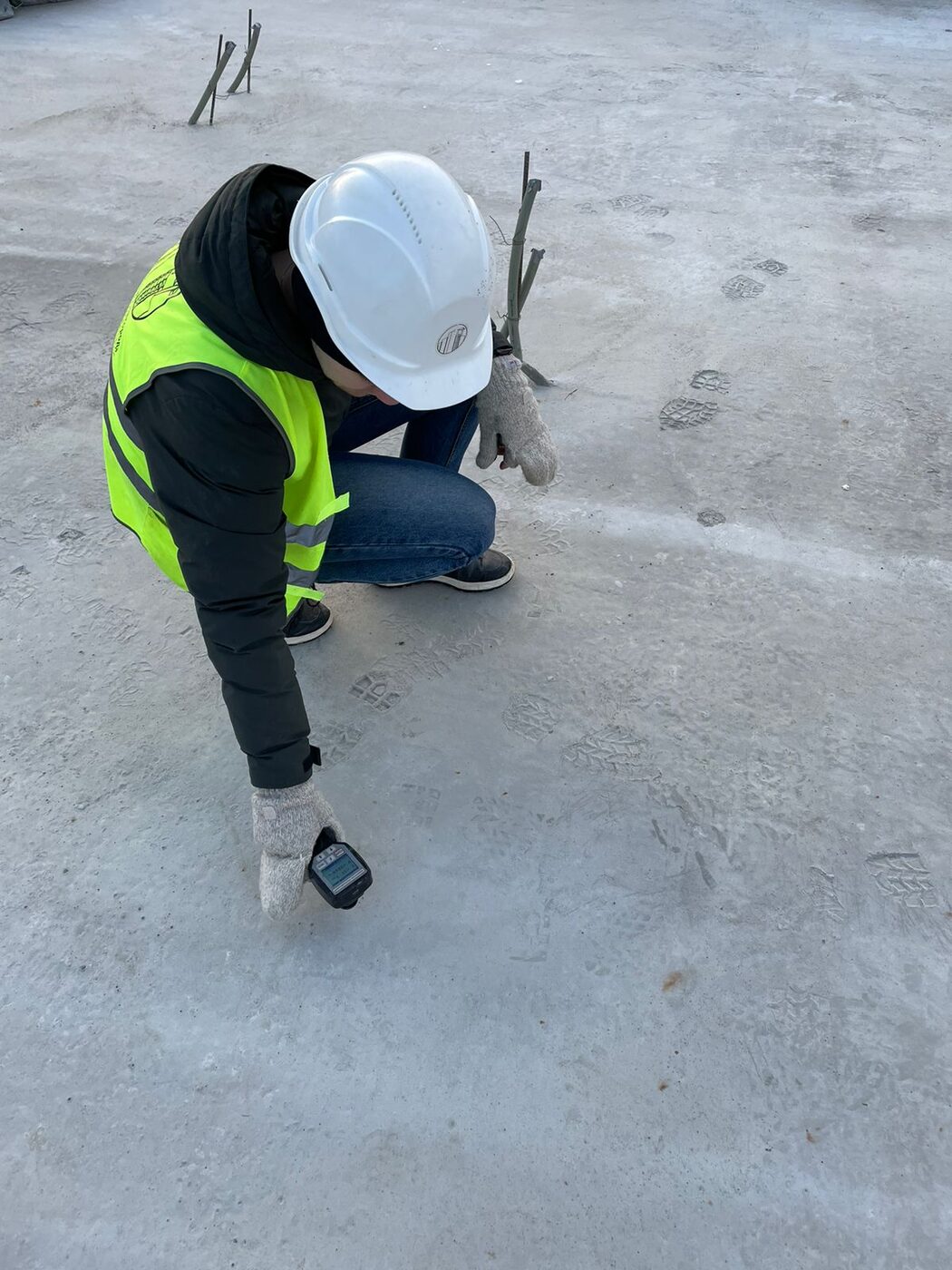

2. Метод упругого отскока (склерометрия)
Принцип: Измерение величины отскока ударника от поверхности бетона (по Шмидту).
Оборудование: Склерометр (молоток Шмидта).
Применение:
- Оценка прочности поверхностного слоя.
- Быстрый контроль качества бетона на стройплощадке.
3. Метод отрыва со скалыванием
Принцип: Измерение усилия, необходимого для скалывания бетона на локальном участке.
Оборудование: Установка для отрыва со скалыванием.
Применение:
- Наиболее точный неразрушающий метод (используется для калибровки других методов).
- Контроль прочности в ответственных конструкциях.

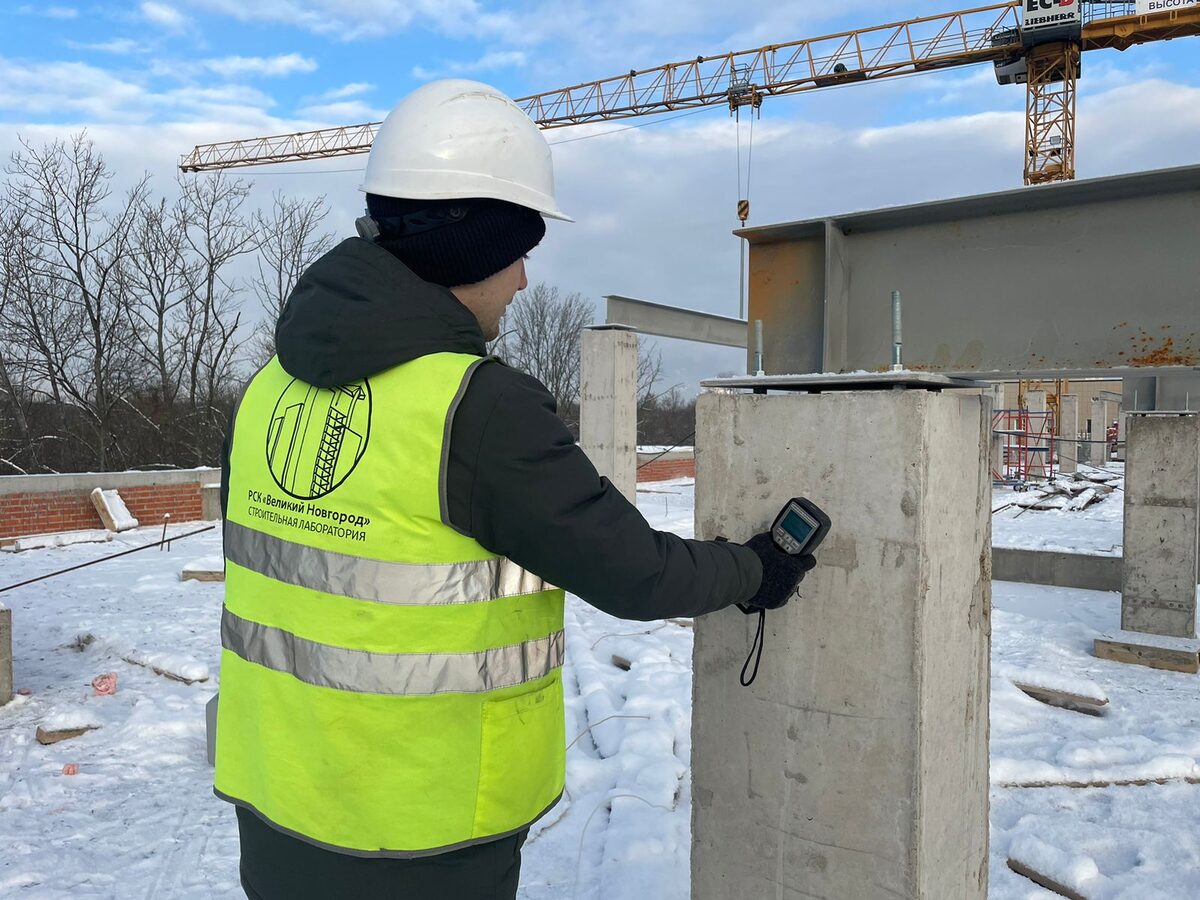

4. Метод ударного импульса (Schmidt Hammer, SilverSchmidt)
Принцип: Регистрация энергии удара и времени контакта с поверхностью.
Оборудование: Электронный склерометр.
Применение:
- Определение прочности и однородности бетона.
- Автоматизированная обработка данных.
- Определение прочности бетона.
- Выявление трещин, пустот, зон плохого уплотнения.
2. Метод упругого отскока (склерометрия)
Принцип: Измерение величины отскока ударника от поверхности бетона (по Шмидту).
Оборудование: Склерометр (молоток Шмидта).
Применение:
- Оценка прочности поверхностного слоя.
- Быстрый контроль качества бетона на стройплощадке.
3. Метод отрыва со скалыванием
Принцип: Измерение усилия, необходимого для скалывания бетона на локальном участке.
Оборудование: Установка для отрыва со скалыванием.
Применение:
- Наиболее точный неразрушающий метод (используется для калибровки других методов).
- Контроль прочности в ответственных конструкциях.
4. Метод ударного импульса (Schmidt Hammer, SilverSchmidt)
Принцип: Регистрация энергии удара и времени контакта с поверхностью.
Оборудование: Электронный склерометр.
Применение:
- Определение прочности и однородности бетона.
- Автоматизированная обработка данных.
5. Тепловизионный контроль
Принцип: Анализ инфракрасного излучения для выявления скрытых дефектов.
Оборудование: Тепловизор.
Применение:
- Обнаружение зон плохого уплотнения, расслоений.
- Контроль качества термоизоляции.
Принцип: Анализ инфракрасного излучения для выявления скрытых дефектов.
Оборудование: Тепловизор.
Применение:
- Обнаружение зон плохого уплотнения, расслоений.
- Контроль качества термоизоляции.
Порядок проведения испытания
- 1. Подготовка- Изучение проектной документации.
- Выбор метода в зависимости от задач (прочность, дефектоскопия).
- Разметка контрольных точек на конструкции. - 2. Проведение измерений- Для УЗК: установка датчиков, запись времени прохождения сигнала.
- Для склерометрии: нанесение ударов в заданных точках.
- Для отрыва со скалыванием: монтаж анкеров, проведение испытания. - Обработка результатов- Сравнение данных с калибровочными графиками.
- Статистический анализ (определение средних значений, отклонений).
- Выявление аномалий (участков с пониженной прочностью, дефектами).
✅ Преимущества:
- Сохранение целостности конструкции.
- Быстрота и мобильность.
- Возможность контроля в процессе эксплуатации.
- Сохранение целостности конструкции.
- Быстрота и мобильность.
- Возможность контроля в процессе эксплуатации.
❌ Недостатки:
- Требуется калибровка по разрушающим испытаниям.
- Погрешности из-за неоднородности бетона.
- Ограниченная глубина исследования (кроме УЗК).
- Требуется калибровка по разрушающим испытаниям.
- Погрешности из-за неоднородности бетона.
- Ограниченная глубина исследования (кроме УЗК).
Заключение
Неразрушающие методы испытаний монолитных конструкций позволяют эффективно контролировать качество бетона без повреждения сооружений. Выбор метода зависит от задач:
- Для экспресс-оценки – склерометрия, ударный импульс.
- Для точных измерений – ультразвук, отрыв со скалыванием.
- Для выявления дефектов – тепловидение, радиолокация.
Современные технологии (например, 3D-сканирование и AI-анализ данных) расширяют возможности неразрушающего контроля, повышая его точность и достоверность.
Нормативная документация
1. ГОСТ 22690-2015 "Бетоны. Определение прочности механическими методами неразрушающего контроля".
2. СП 13-102-2003 "Правила обследования несущих строительных конструкций".
3. ГОСТ 17624-2012 "Бетоны. Ультразвуковой метод определения прочности".
Примечание
Для достоверности результатов рекомендуется комбинировать несколько методов и проводить испытания в соответствии с утвержденными методиками.
Неразрушающие методы испытаний монолитных конструкций позволяют эффективно контролировать качество бетона без повреждения сооружений. Выбор метода зависит от задач:
- Для экспресс-оценки – склерометрия, ударный импульс.
- Для точных измерений – ультразвук, отрыв со скалыванием.
- Для выявления дефектов – тепловидение, радиолокация.
Современные технологии (например, 3D-сканирование и AI-анализ данных) расширяют возможности неразрушающего контроля, повышая его точность и достоверность.
Нормативная документация
1. ГОСТ 22690-2015 "Бетоны. Определение прочности механическими методами неразрушающего контроля".
2. СП 13-102-2003 "Правила обследования несущих строительных конструкций".
3. ГОСТ 17624-2012 "Бетоны. Ультразвуковой метод определения прочности".
Примечание
Для достоверности результатов рекомендуется комбинировать несколько методов и проводить испытания в соответствии с утвержденными методиками.
